一、結構與命名釋義

1. WD—— 無鹵低煙（Halogen-free, low-smoke）
2. Z—— 阻燃（Flame retardant，成束燃燒等級通?！軧1 級）
3. N—— 耐火（Fire-resistant，在 750 ℃火焰下可保持 90 min 以上線路完整性）
4. YJ—— 交聯聚乙烯（XLPE）絕緣
5. Y—— 低煙無鹵聚烯烴護套

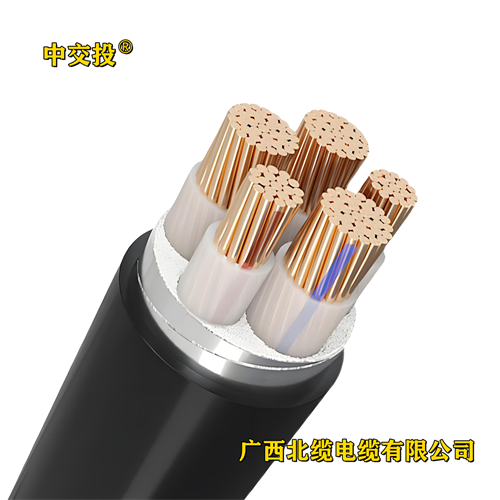

典型結構：高純銅導體 → 云母帶耐火層 → XLPE 絕緣 → 成纜填充（無鹵） → 低煙無鹵聚烯烴外護套

。

二、核心性能

• 燃燒特性：煙密度透光率 ≥60 %；pH≥4.3，電導率≤10 μS/mm；不釋放鹵化氫等腐蝕/有毒氣體

  。
• 阻燃性：符合 GB/T 19666、GB 31247 B1 級；成束敷設時火焰蔓延≤1.5 m。
• 耐火性：滿足 GB/T 19216.21（950 ℃/180 min）或 BS 6387 CWZ 要求，火災期間可持續供電

  。
• 電氣參數：額定電壓 0.6/1 kV；導體長期允許溫度 90 ℃；短路溫度 250 ℃（5 s）；敷設溫度≥0 ℃

  。
• 機械環保：聚烯烴護套耐油、耐酸堿、防紫外線；不含鉛、鎘等重金屬，廢棄后更易回收

  。

三、主要應用場景

1. 消防及應急回路
   • 消防泵、排煙風機、噴淋系統動力電纜
   • 應急照明、疏散指示、火災報警控制線路
2. 人流密集的公共建筑
   • 高層建筑豎井、購物中心、劇院、體育館、醫院手術室及 ICU 供電
   • 機場航站樓、高鐵站、地鐵車站、隧道區間配電
3. 數據與安保核心區域
   • 金融中心、數據中心主機房、指揮調度樓 UPS 饋線；要求火災時維持?jǐn)?shù)據備份及通信
4. 文教古建與地下空間
   • 圖書館、博物館、重點文物保護單位；地下商場、地下車庫、人防工程
5. 工業及基礎設施
   • 石化、冶金、發電站控制/動力回路；城市軌道交通牽引供電、道路照明、多高層廠房配電

四、常用敷設方式與注意事項

敷設方式：橋架、穿管、梯架、電纜溝或直埋（需選用帶鎧型號 WDZN-YJY22/23）。

• 彎曲半徑：單芯 ≥20D，多芯 ≥15D（D 為電纜外徑）

• 接頭處理：須使用銅鋁過渡端子并做好密封，防止潮氣侵入影響耐火層。
• 驗收要點：檢查表面“WDZN”永久標識、成束燃燒及耐火試驗報告，滿足 GB 50217、GB 51309 等規范要求
